HEOSafe manual MASTER/MOVANO/NV400 (desde 2010) IVECO DAILY (desde 2014)

INSTRUCTIONS D'UTILISATION

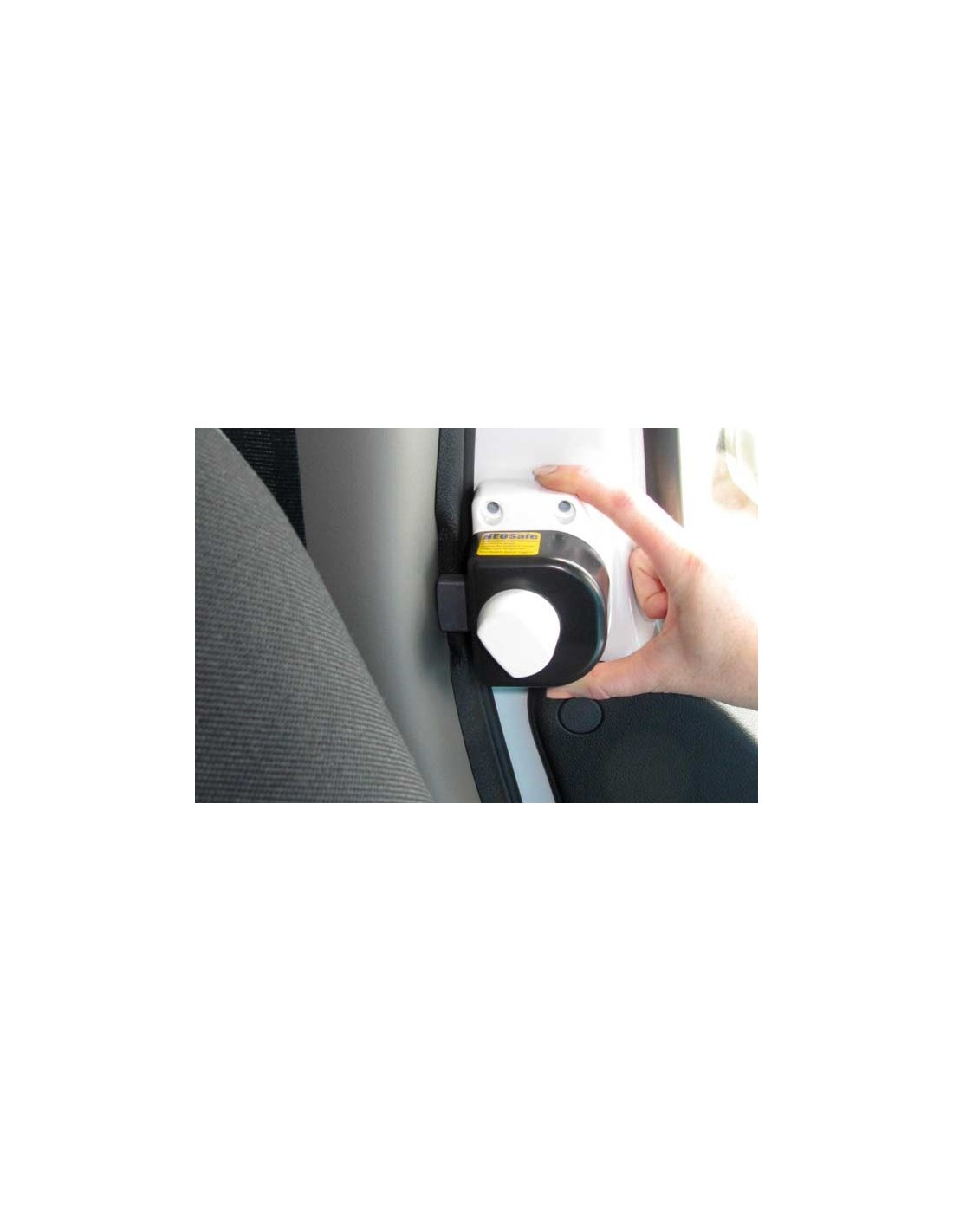

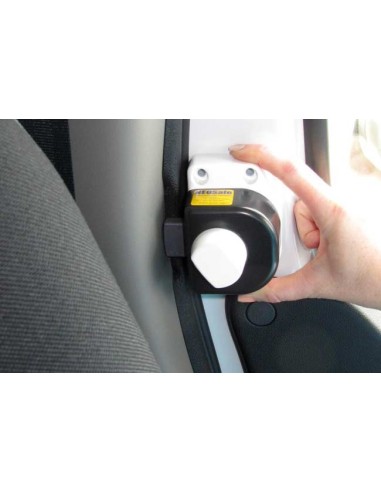

Le système de verrouillage se débloque ou se bloque en poussant et en tournant la poignée.

La poignée se verrouille automatiquement dès que le pêne est complètement sorti ou rentré.

Seule la poignée rotative peut être verrouillée : En tournant la clé, la position actuelle de la poignée rotative se verrouille : débloquée ou bloquée.

INSTRUCTIONS D'INSTALLATION

Fixez la serrure sur le cadre de la porte. La distance entre le boîtier de la serrure et le montant B doit être d'environ 3 mm.

Dans la zone du pêne, pressez le joint en caoutchouc entre le montant B et le couvercle en plastique.

Placez la serrure avec le pêne tourné vers l'extérieur de manière à ce que le pêne touche le couvercle en plastique.

Ce n'est qu'à ce moment que les trous sont marqués.

Retirez le loquet et percez ensuite avec une mèche de 3,2 mm.

À l'aide d'une clé Allen de 4 mm, fixez la serrure avec les vis spéciales fournies.

NOTE IMPORTANTE D'INSTALLATION

Après le montage, fermez lentement la porte et assurez-vous que la serrure HEOSafe® passe "proprement" à travers le joint en caoutchouc
